1、行内最小型电路设计；
2、独家应用单片机指静脉系统；
3、国内首创采集窗双呼吸灯硬件结构设计，双色模制造工艺，更加直观引导及有效解决用户的手指放置和体验问题；
4、行内功耗最低的指静脉设备，工作功耗低至27mA；
5、防水等级高达IP56，能满足一定条件的户外使用；
6、产品支持桌面式和内嵌式多功能集成应用；
7、行内首家启用工程塑料+金属铝的产品配比，产品更具档次、强度更大；
8、行内最薄的指静脉模块，设备总高度为29mm。
产品简介：

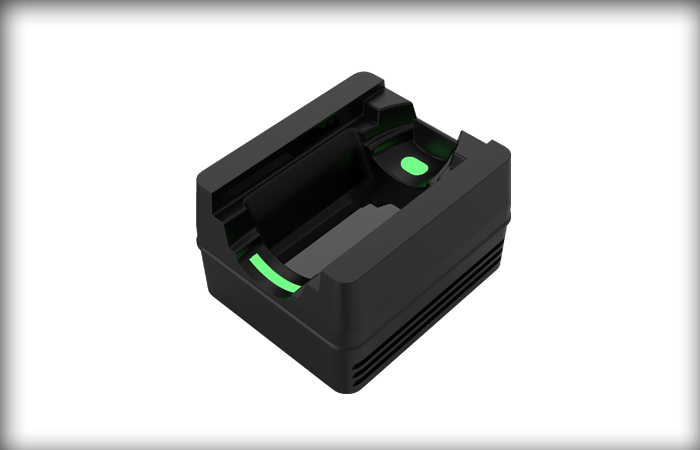

CAMA-FVM2201P 是凯迈在 2022 年推出一款多功能指静脉模块。 CAMA-FVM2201P CPU 采用凯迈公司基于 ARM Cortex-M 系列内核的高性能 32 位单片机控制器。CPU 采用 144MHZ 主频，支持 2 路 UART、1 路 USB2.0、1 个光学 CMOS 传感器接口。CAMA- FVM2201P 还可通过端口扩展有线网络、无线 WIFI、蓝牙等各种通讯和控制端口。CAMA- FVM2201P 适用于身份授权认证、授权自助终端、门禁考勤、通道闸机、个人 U-KEY 等各种 产品集成和系统工程项目应用，产品支持多平台的二次开发和多平台 DEMO 体验。
CAMA-FVM2201P模块采用双侧光源敞开式采集窗设计，用户可以很清晰的观察手指的 位置和产品环境。在采集窗口的前后两端增加了呼吸灯引导，用户在使用该产品时只需自 然伸直手指，用手指把两颗灯轻轻盖住，呼吸灯会自动熄灭，代表手指放置正确。只要出 现有灯亮起的情况，说明用户的手指放置不规范。CAMA-FVM2201P模块有效的解决现阶段 用户对指静脉不了解，把指静脉与指纹混淆使用的问题。特别在用户基数大、用户流动大 的场所，可以非常直观的提示产品状态并有效引导客户使用产品。行内首创唯一一家通过 产品的人性化设计来解决用户体验的问题。窗口滤光片采用钢化玻璃和双层镀膜工艺，透 光更好、硬度更强；产品的防护等级为IP56，能满足一定条件的户外使用。CAMA-FVM2201 P与凯迈系列产品的硬件接口和软件开发完全兼容。
|
项目 |
参数 |
|
型号 |
CAMA-FVM2201P指静脉识别模块 |
|
模块功能 |
集静脉信息采集、滤波、二值化、数据加密压缩、算法数据匹配、ID输出 |
|
SOC参数 |
AS-608 144MHZ 32位RISC架构高性能DSP微处理器 |
|
识别方式 |
前采前比1:N或1:1，前采后比1:N或1:1 |
|
识别速度 |
＜1s |
|
用户容量 |
1:1不限(可扩展)、1:N（默认500） |
|
模块尺寸（mm） |
48*40*29（长*宽*高） |
|
通讯方式 |
USB/UART |
|
静脉模板数据 |
单模板≤1K字节 模板名称格式：FV_U(ID).xgd |
|
认假率（FAR） |
< 0.001 %（安全等级最高时） |
|
拒真率（FRR） |
< 0.1 %（安全等级最高时） |
|
自学习功能 |
中靶率较低的优先进行融合在计算 |
|
静脉模板大小 |
496字节 Byte |
|
USB通讯 |
虚拟CD免驱动USB2.0 Device |
|
UART通讯 |
全双工串口TTL电平（可定制SPI模式） |
|
低功耗模式 |
支持1路TOUCH唤醒输出，1路3.3V常态电源输入，1路3.3V主电源输入 |
|
支持平台 |
Windows、Window CE、Linux、Android、MCU ,支持国产全系列CPU和操作系统 |
|
工作电压 |
DC 5.0V（±5%或DC 3.3V（±5%） |
|
工作待机电流 |
≤27mA/5V |
|
休眠待机功耗 |
≤200uA高功率版或≤5uA低功率版（不含启动离线呼吸灯耗能） |
|
呼吸灯模式 |
支持离线模式呼吸（SOC休眠模式） |
|
端子接口方向 |
侧出线或底出线 |
|
模块端子规格 |
9P1.25mm间距针卡座 |
|
工作环境 |
温度：-20℃～60℃ 湿度：20%～80% RH |
|
外壳材质 |
ABS+PC+氧化铝（壳体表面采用非喷油工艺，不存在磨损掉漆的问题） |
|
产品应用 |
身份授权认证、登陆器、社保、考试、支付系统、加密狗、自助授权终端、门 禁考勤、智能通道闸机等 |
