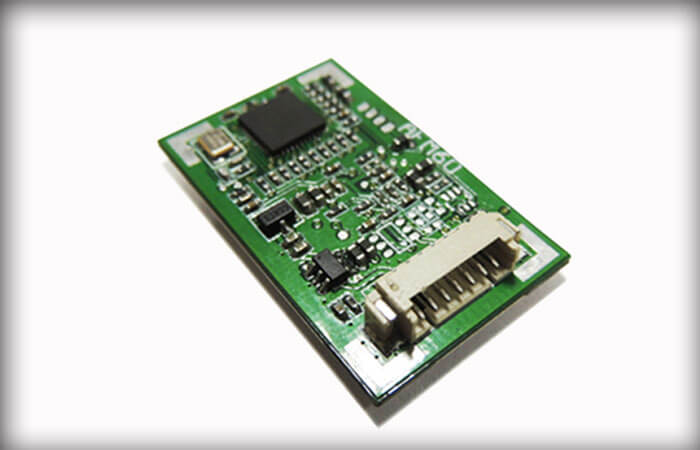

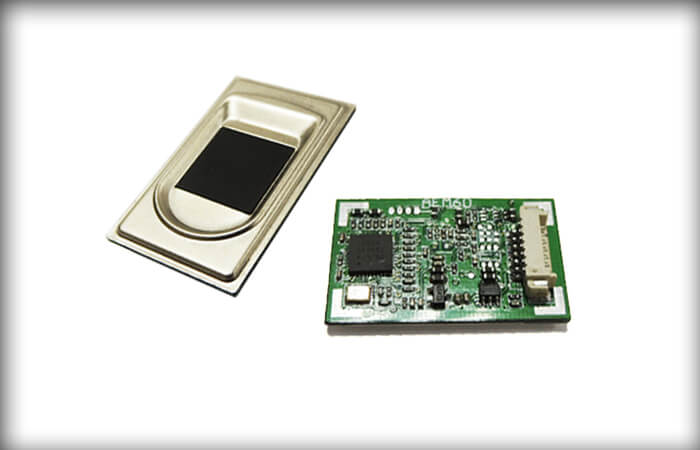

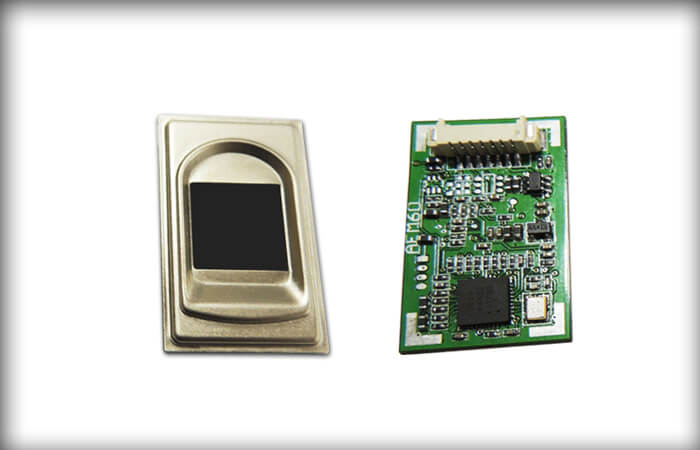

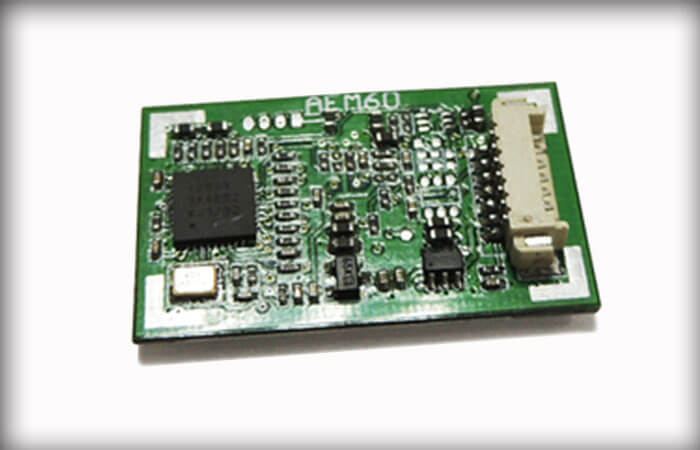

CAMA-AFM60半导体指纹模块

描述

型号:手持设备低成本终端集成半导体指纹模块

Sensor:FPC1021半导体指纹传感器

指纹图像大小:242 x 266 (pixel)

输入电压:DC3.3V

工作电流:小于50mA

通讯方式:UART

产品详情

简介:

AFM60为指纹采集和单片指纹处理器二合一设计的指纹识别二次开发模块,具有体积小、功耗低、接口简单、可靠性高、指纹模板小(496字节)、大容量指纹识别快(500枚指纹识别响应时间小于1秒)等优点,可以非常方便将其嵌入用户系统,组成满足客户需求的指纹识别产品。

尤其具备自学习功能,指纹识别过程中,最新提取的指纹特征值识别成功后将该特征值融合到指纹数据库中,使用户在使用过程中越用越好用。

AFM60模块通讯接口为UART, 本模块作为从设备,由主设备发送相关命令对其进行控制。

该模块具有可调节的安全等级功能、指纹特征数据的读/写功能和 1:N 识别及 1:1 验证功能等。

AFM60模块还采用了国内最先进的人体触摸激活系统技术,当手指接触到指纹采集器窗口时,系统自动激活并采集比对指纹。让您的产品更智能,您不再为没有空间放置机械按键而苦恼(早期都采用按键做系统激活功能),与此同时还提高了您产品整体的美观及整洁度。


---------------------------------------------------------------------------------

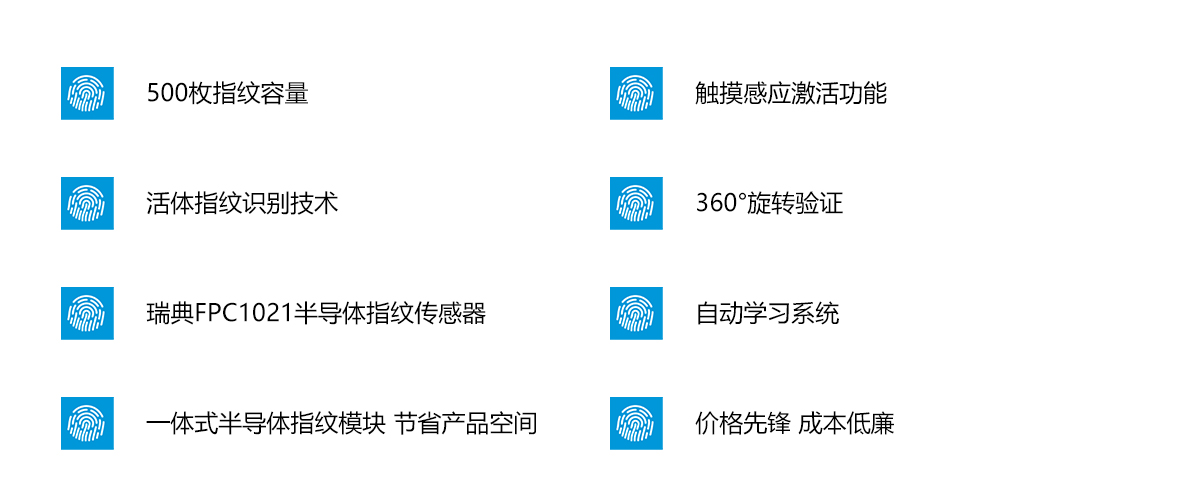

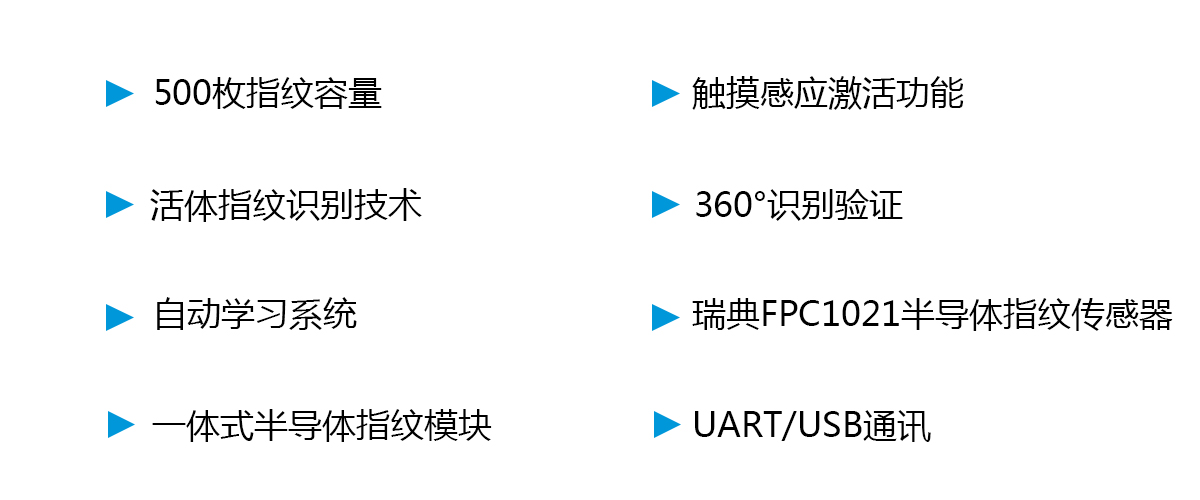

功能特点:


---------------------------------------------------------------------------------

应用领域:

---------------------------------------------------------------------------------

功能参数:

项目

参数

型号

AFM60嵌入式半导体指纹模块

CPU

168Mhz RISC 处理器

Sensor

FPC1021半导体指纹传感器

指纹图像

242× 266像素/508DPI

指纹模板

496bytes

指纹容量

500枚

采集面积

12x12mm

模块尺寸

33.1x22.3x5.9mm

对比方式

1:1以及1:N比对

错误率

FAR 0.001% / FRR 1.0%

通讯方式

UART

安全等级设置

1~5级,出厂默认3级

处理速度

指纹特征提取时间

<0.45s

1:N比对时间

<0.8s

电流电压

工作电压

DC3.3V

工作电流

<50mA

工作环境

-25°C~~60°C

波特率(UART)

(9600 × N) bps, N =1、2、4、6、12  默认值 N=12


---------------------------------------------------------------------------------

为您提供的技术资料:

点击前往产品文档下载(解压密码请联系我们)
